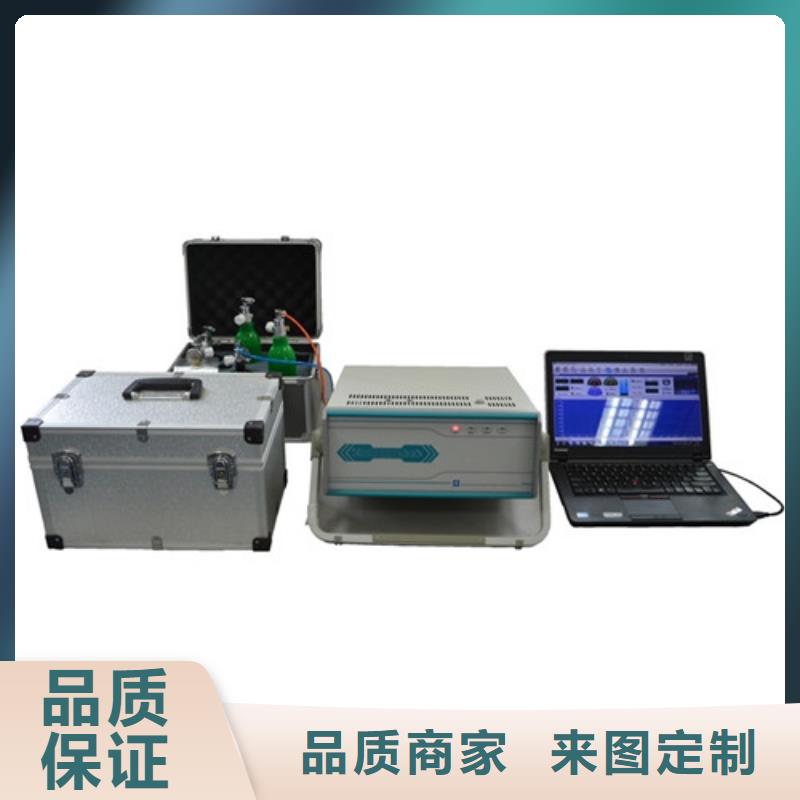

想要一睹变压器油色谱在线监测系统产品的真容吗?快来观看我们的视频吧!我们将带您走进一个全新的世界,感受产品的魅力与品质。
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率10
工作温度45
范围服务网络覆盖安徽省 巢湖市 合肥市、马鞍山市、蚌埠市、黄山市、阜阳市、亳州市、六安市、铜陵市、淮北市、淮南市、芜湖市、安庆市、滁州市、宿州市、宣城市、池州市 等区域。
天正华意电气设备(巢湖市分公司)tianzh3611,厂家每年都不断研发新的产品,产品质量和性能,确保我们的在市场上具有竞争力。实力大厂售后无忧,联系人:杨经理,地址:[平度市平安路2号]
变压器油色谱在线监测系统气路系统试漏仪器内部气路出厂前均进行了严密性能检验,仪器系统内部一般不会产生漏气现象,漏气一般常发生在色谱柱的接口或进样垫(由于进样次数多了以后针孔扩大降低了密封性能,应及时适当旋紧或更换。)或外接气路连接处等位置。FID检测器的氢气、空气两路气体到检测器后的阻力很小,即使有一点的微漏,对仪器一般不会产生大的影响。所以无特殊情况不要拆卸气路、检测器部分,仪器启动只要保证机外气路部分不漏气,就可以进行下一步调试。当仪器出现故障或不能正常工作,要求拆卸检测器、气路部件时,应请有一定操作经验的人员进行维护,维护仪器首先要保证清洁,特别对一些重点部件,如陶瓷件、喷嘴等部位请不要用手直接触摸,应戴上干净的细纱手套以防污染部件,保持仪器的稳定性能。仪器系统检漏一般分两步进行。通气后首先要检查气源出口至净化器选配入口处气路部分(减压阀及接头包括气路引线部分)。第二步检查仪器气路系统至净化器出口,仪器气路系统的密封性能。钢瓶至净化器入口处的检漏程序;气源接通后,由减压阀给定压力0.5MPa,关闭净化器面板上相对应的关闭阀;关闭减压阀,并观察减压阀上的低压压力指示,记录10分钟的压力变化值。若压力明显下降,则说明系统有漏气现象,此时必须进行检漏试验。气路系统检漏可以用检漏液进行,(若一时没有检漏液可以用白猫牌洗涤剂和水溶液代替,配制的方法是:在温水中加入一定剂量的洗涤剂,搅拌时能够起泡就可以了)。在系统保持一定压力的状态下,将检漏液少量的涂在有可能产生漏气点。检漏过程中要尽量少的使用检漏液,而且检漏后,应及时将检漏液擦干净,以防止压力降低后,检漏液污染气路系统。
变压器油色谱在线监测系统 由流量曲线图对应相应的流量(仅做参考)。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气,也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2, 经稳压、稳流阀调节流量,压力表指示,由流量曲线图对应相应的流量,并与检测器1和检测器2分别连接。空气分为空气1和空气2,经稳压、稳流阀调节流量,压力表指示,由流量曲线图对应相应的流量,并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构,多可同时安装三根色谱柱,并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关,炉门右下角向上按开门按钮,既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置,当柱室降温或近室温操作时,控制系统自动控制其开启角度,并相应的控制进、排风量,达到控温目的。该结构控制精度高,升、降温速度快,能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口:1、在同一个加热模块上配有两个填充柱进样口(填充柱进样口1与填充柱进样口2);可实现柱头进样、玻璃内衬进样。2、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下:
变压器油色谱在线监测系统特殊情况下,如果变压器本体仅提供一个外接油口,只能采用同口方式实现油的闭路循环。2)、采用异口方式,需要在变压器本体开设取油/回油口。取油/回油口应开设在变压器事故排油阀同侧,取油/回油阀门可选用铜制球阀,规格DN25\40\50等均可,此要求需与变压器厂商协商确定。如用户不提供,供应商将按国标提供外径为110mm标准法兰连接件。3)、取油/回油口开设在变压器上本体油箱,取油油口应设置在上本体油箱的中部或偏上,回油口应设置在本体油箱沿上部约150mm处,取油/回油口之间的距离不得少于800mm。A、取油/回油管采用6mm铜管。B、由变压器厂商提供取油/回油阀的尺寸,供应商按照该尺寸定制接口法兰。2、变压器油循环进出口的确定与安装件制作由于不同厂家、不同型号、不同电压等级的变压器对油取样口的不同设计,用户在后,需向供应商提供以下信息:1)油循环模式:同口油循环或异口油循环;2)油循环口连接件尺寸图。未提供该图纸的用户,供应商将按外径110mm国标法兰制作连接件。3)油循环口离变压器油池卵石的垂直距离及油循环口与数据采集器的布管距离。以上内容也可在供应商技术人员现场实际考查后与用户协调确定。
