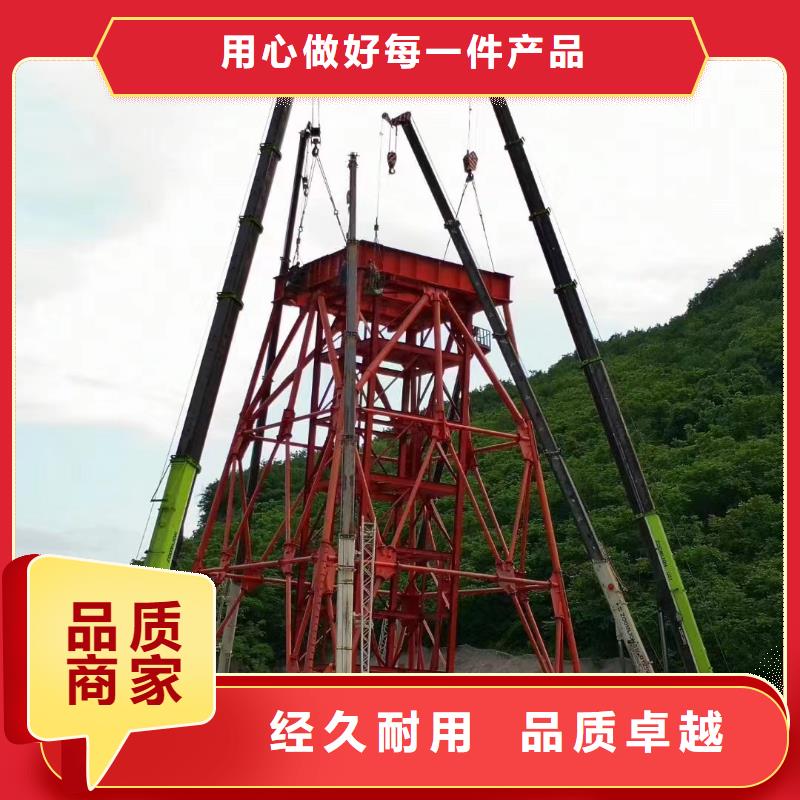

凿井井架的使用范围及特点 满足各种井径立井凿非设备的布置和施工工艺的要求。满足强度，刚度和稳定性的要求，做到可靠。结构合理，加工制造容易，运输、安装、拆卸方便。用料少，自重较轻，造型美观 。 一般来说凿井井架在凿井工程图册中有1~5型等标准型号，有天轮平台，支撑结构等基本参数 凿井井架施工工艺 准备工作 (1)提前做好材料、设备及工器具准备工作。 (2)做好场地物料挪移工作，对影响施工的设施、材料提前清理。 (3)做好施工人员准备工作。 测量放线 测量人员根据设计图纸要求给出井架中心线，中心线用木桩打入地下，周围用混凝土浇筑，防止施工过程中移动。技术人员绘制施工图并贯彻交底。

凿井井架混凝土浇筑 施工程序: 基础开挖→找线→修整基础→支设基础底座模板→浇筑基础底座混凝土→支设基础模板→支设、固定预埋管→检查预埋管尺寸→浇筑混凝土→拆模一洒水养护。 凿井井架设计要求 足够的承载能力 井架设计要结构合理,有一定的强度、刚度和稳定性,以满足施工中的需要。 根据井简施工时悬吊荷载及冲击荷载较小.4台悬吊稳车两面布置.中心线与井架地面中心线夹角大于15度角.因此该井架在结构上要保证两面稳定性相同.天轮平台可以两面出绳。 足够的过卷高度 井架设计时,要合理的确定高度，以保证系统有足够的过卷高度，防止时滑架与天轮平台梁相撞或发生跑车事故。又因该井架需设翻矸设施.故设计时考虑吊桶翻转高度。为此.井架设计高度包括井盖门开启所需高度、过卷高度、吊桶、钩头、连接装罟和滑架高度，天轮公称半径等，以满足设计要求， 角跨距和天轮平台尺寸满足施工要求 井架角跨距和天轮平台尺寸应与施工时凿井悬吊设施、井筒的断面相适应.为此设计尺寸能满足井筒施工材料、设备的运输吊盘的吊挂、锁口盘的安装以及凿井设备悬吊天轮均能布置在天轮平台上。
